Металлоформы для стоек СВ

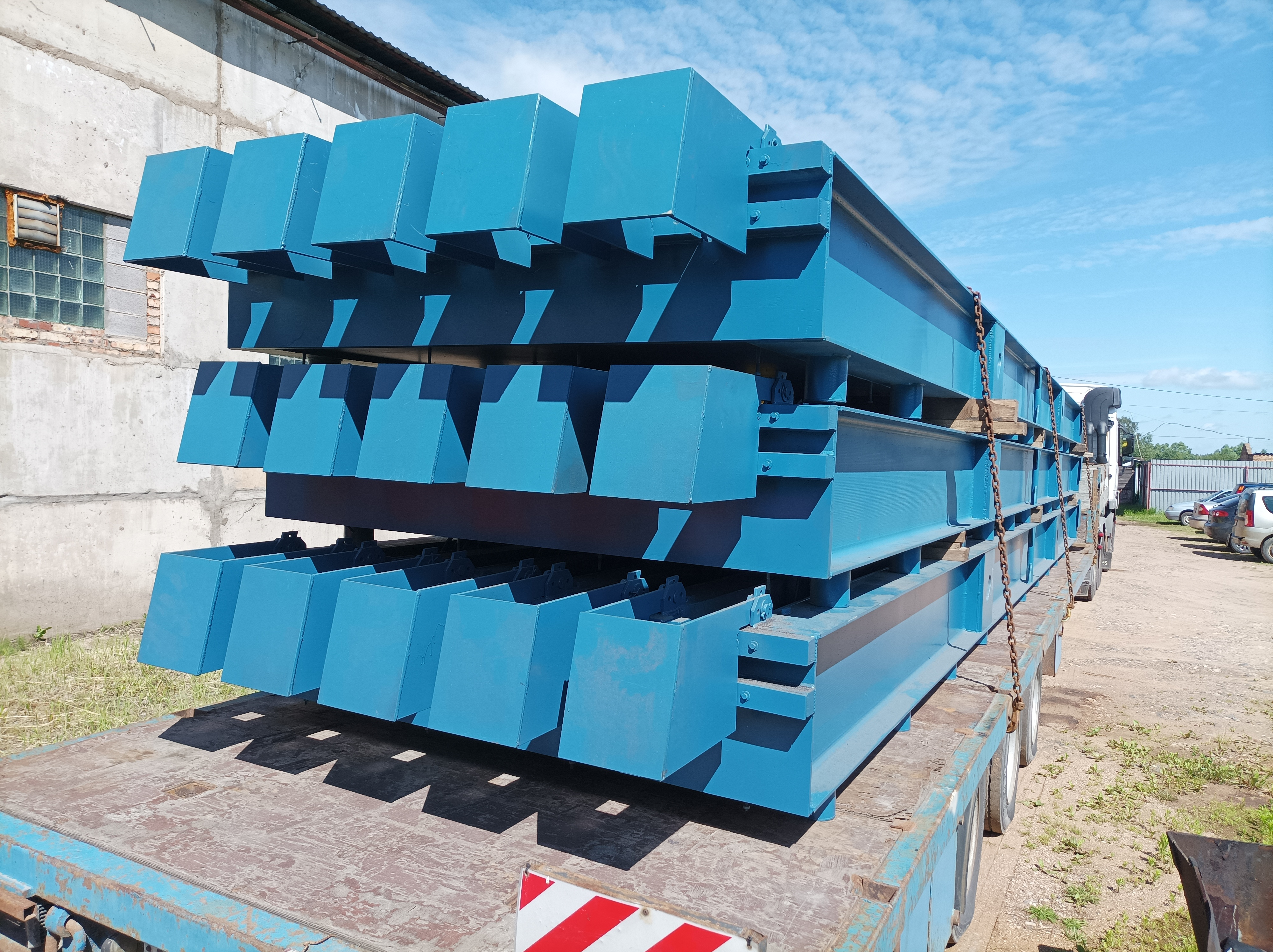

Наше предприятие проектирует и производит металлоформы для стоек СВ-95 шириной 165, 170, 185 мм, стоек СВ-105, стоек СВ-110 и Стоек СВ-164.

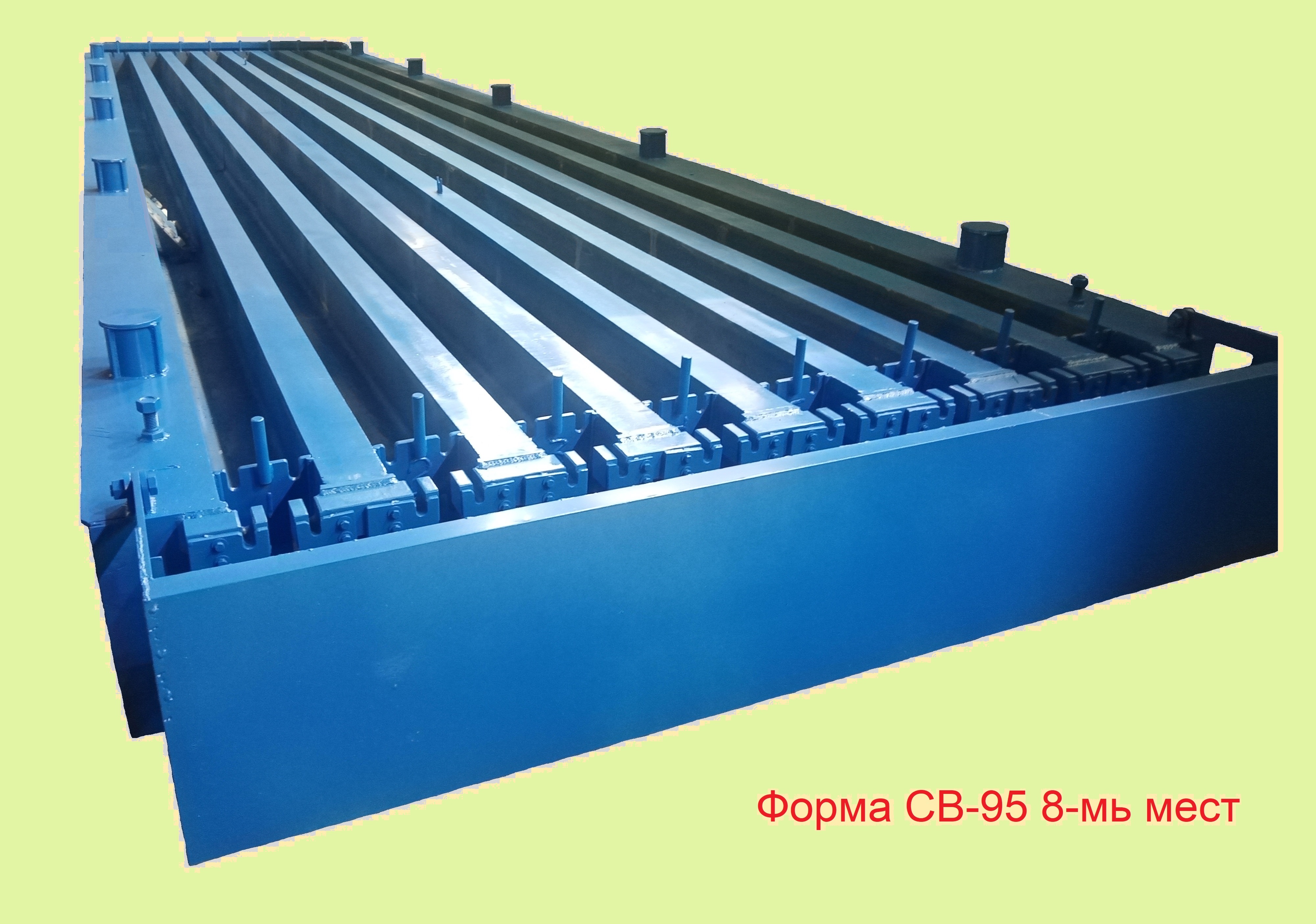

Количество мест от 2-х до 8-ми.

Любые варианты тепловых рубашек – паровые, водяные из одинарного и двойного регистров труб, двойные водяные с полностью герметичной формой и т.п.

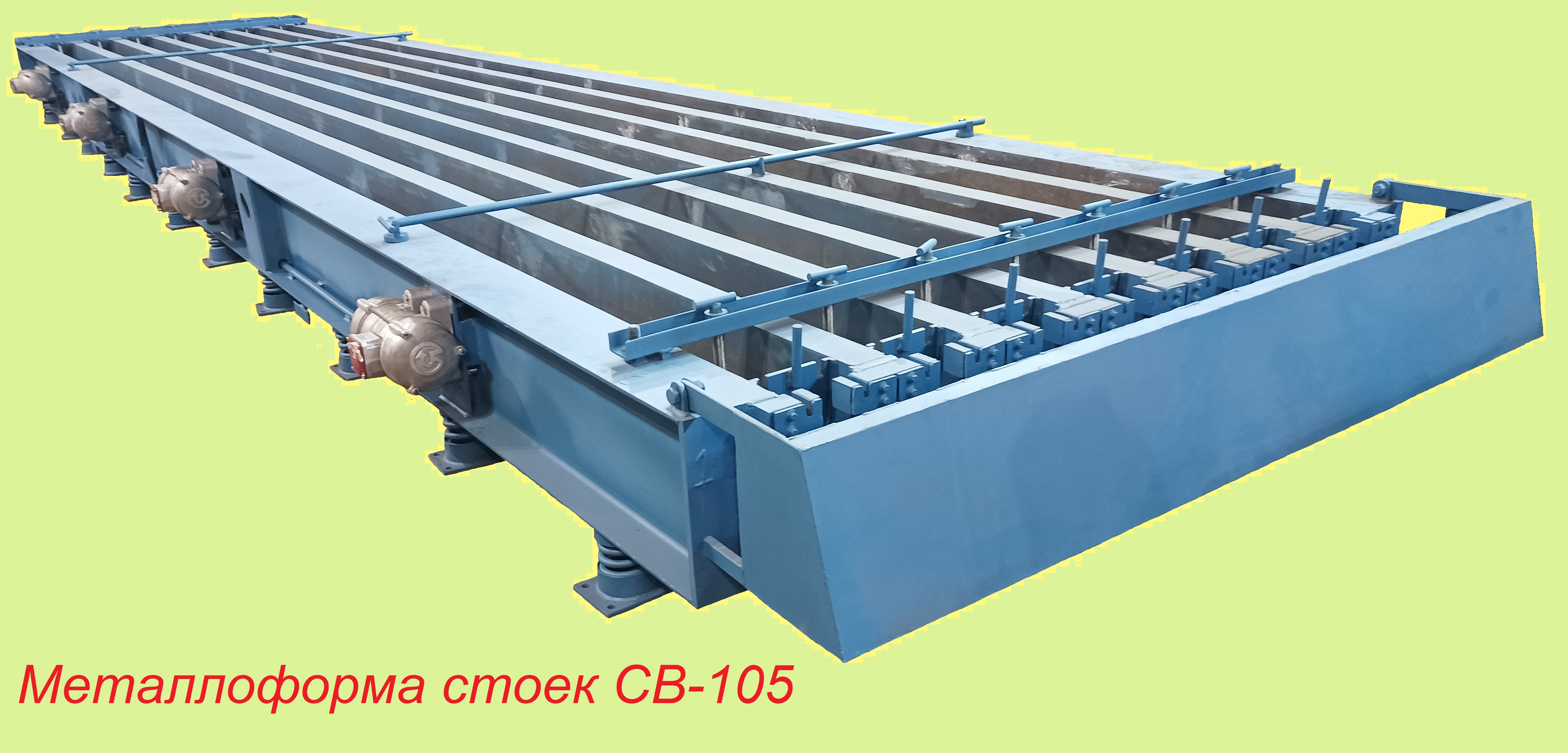

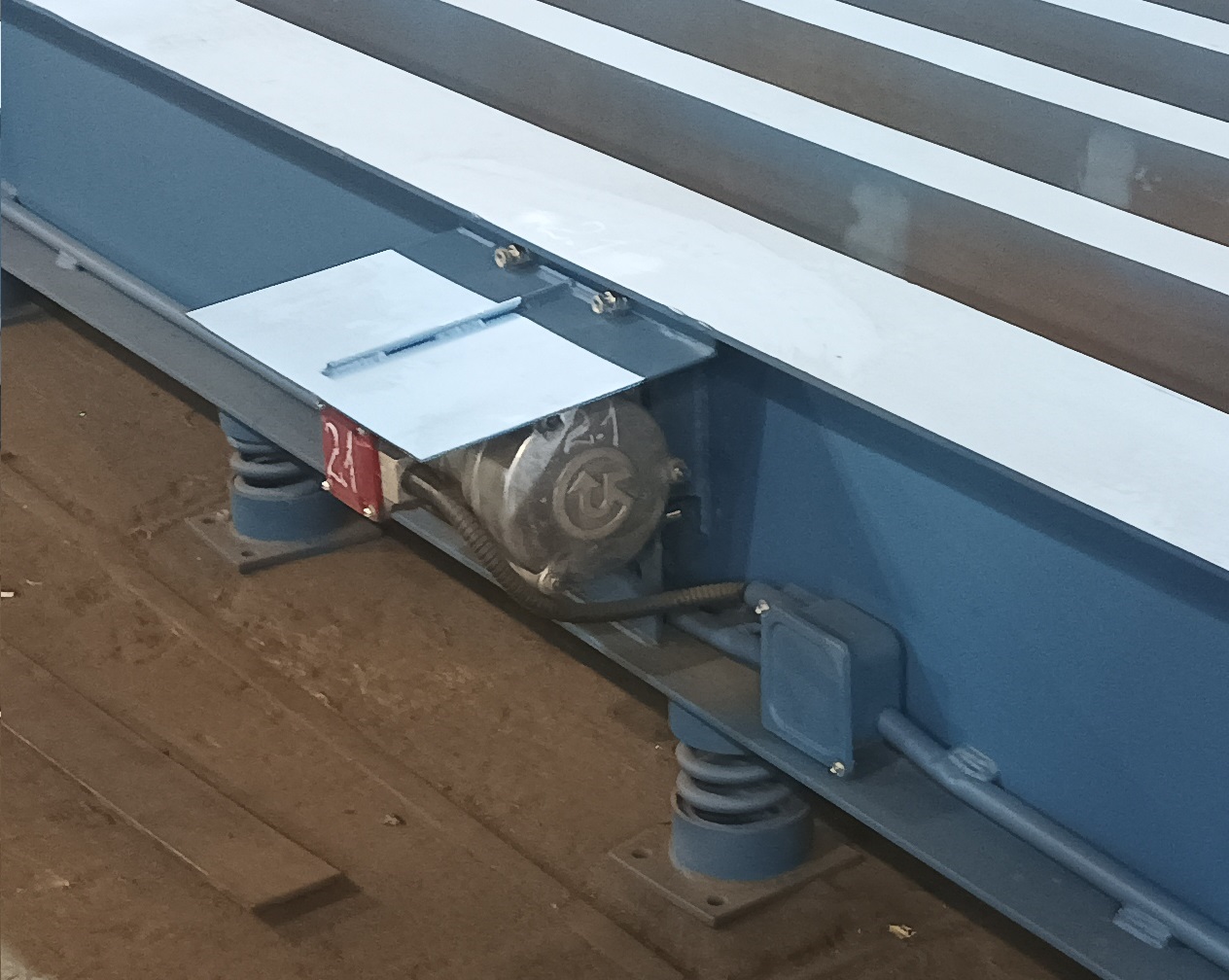

• Установка навесных вибраторов.

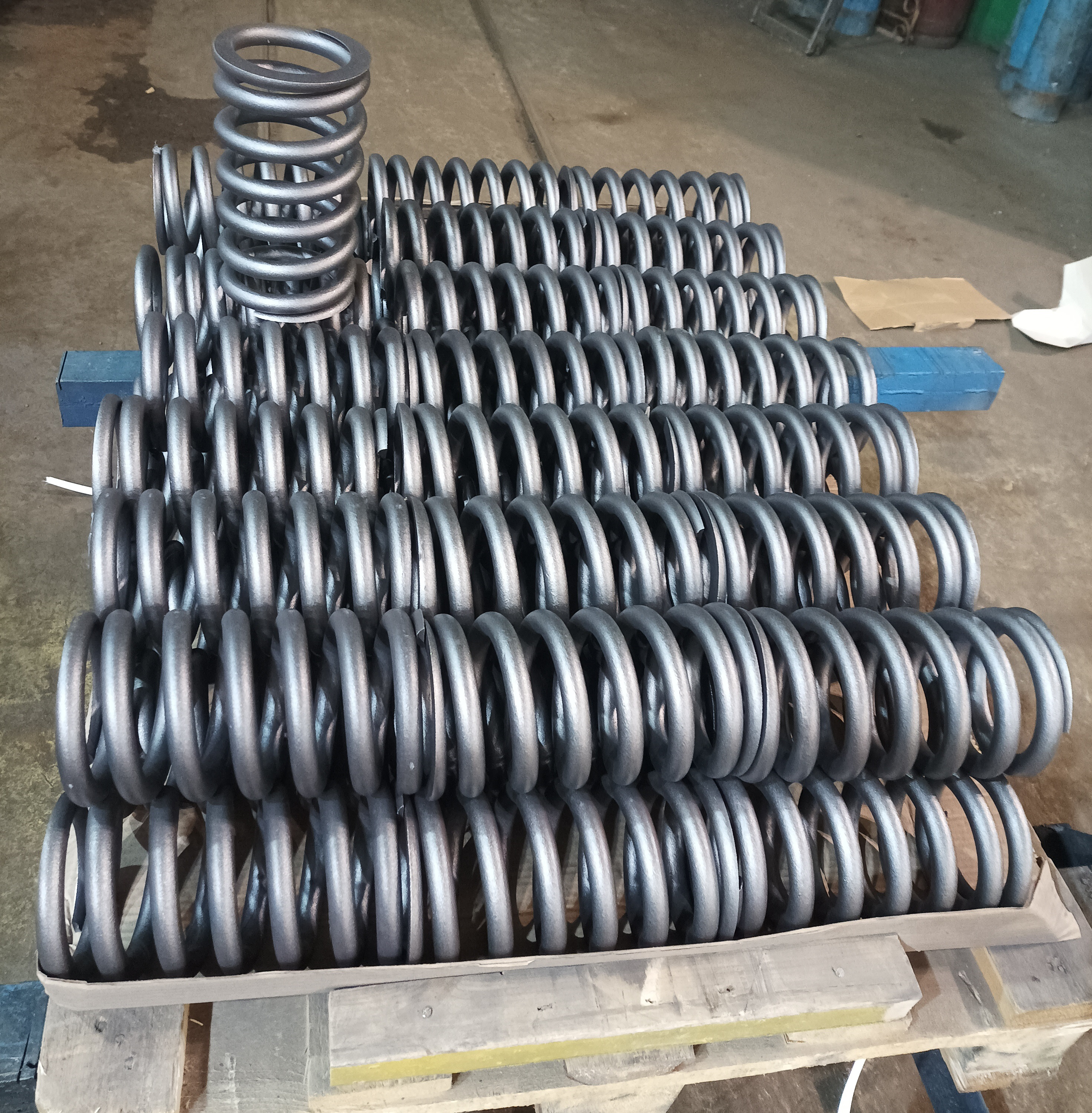

• Установка форм на виброопоры.
• Формы с разной конструкцией упоров для арматуры.
• Формы с минимальной шириной для размещения на минимальной площади цеха.

Формы всех стоек СВ проектируем и изготавливаем, как по старым ТУ 5863-007-00113557-94 , Сериям 3.407.1-143, 3.407.1-136 , так и по новому ТУ 5863-007-96502166-2016, разработанному АО «НТЦ ФСК ЕЭС», и новым чертежам стоек:

СВ-164-12-14А, СВ-110-5-14А, СВ-105-3,6-14Ат, СВ-95-3с-12Ат.

Дополнительно к формам стоек предлагаем Спираленавивочные станки нашего производства для навивки спиральных каркасов стоек всех типов – СВ95, 105, 110, 164, СНВ, УСО, приставок ПТ и прочих.

Выпускаем 4 модели станков: СН-1, СН-2, СН-3 и СН-4. Подробнее можно ознакомиться с ними на странице Спираленавивочные станки и бухторазмотчики

Наименование стойки	Варианты тепловой обработки	Количество мест в форме	Масса формы, кг

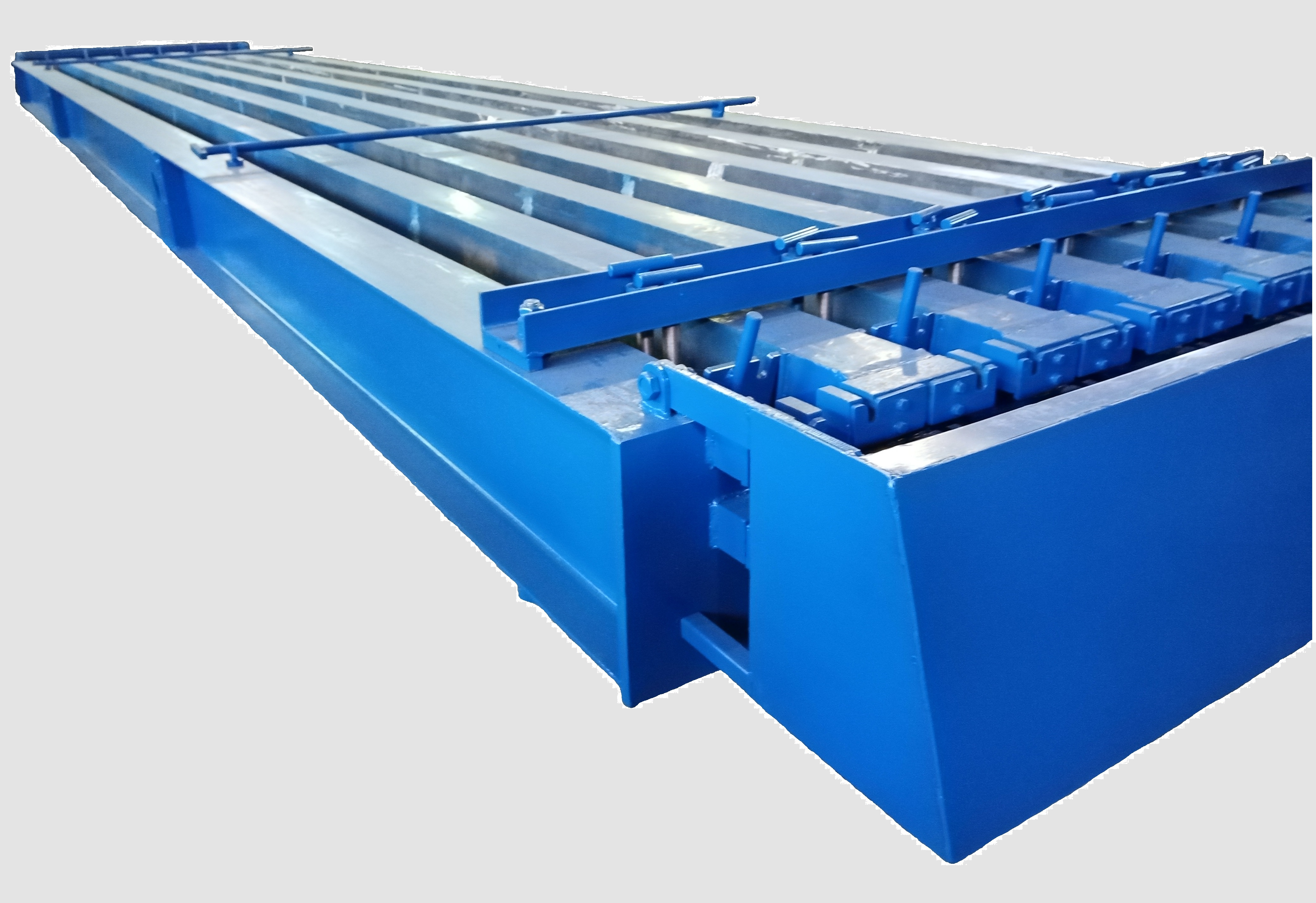

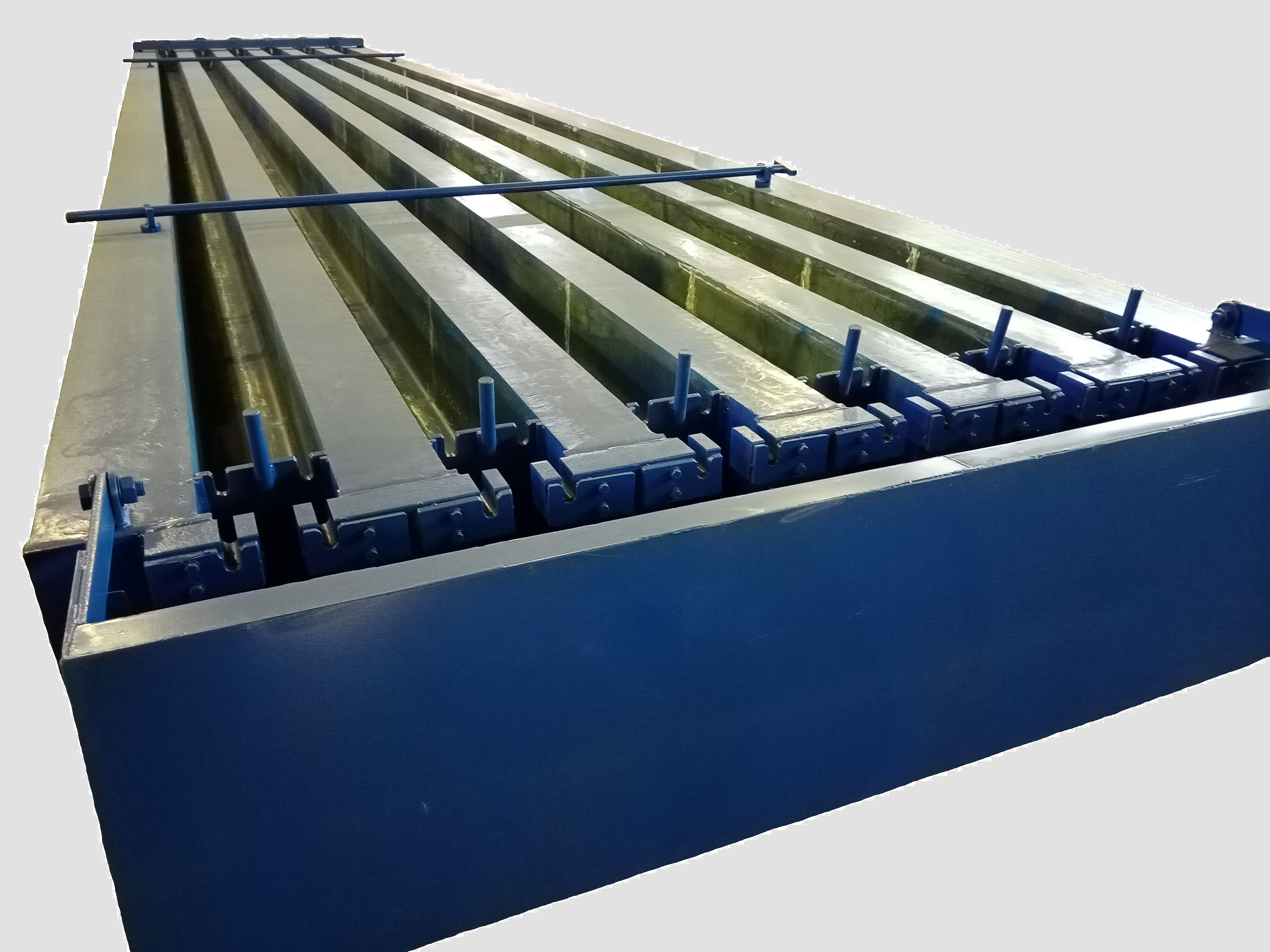

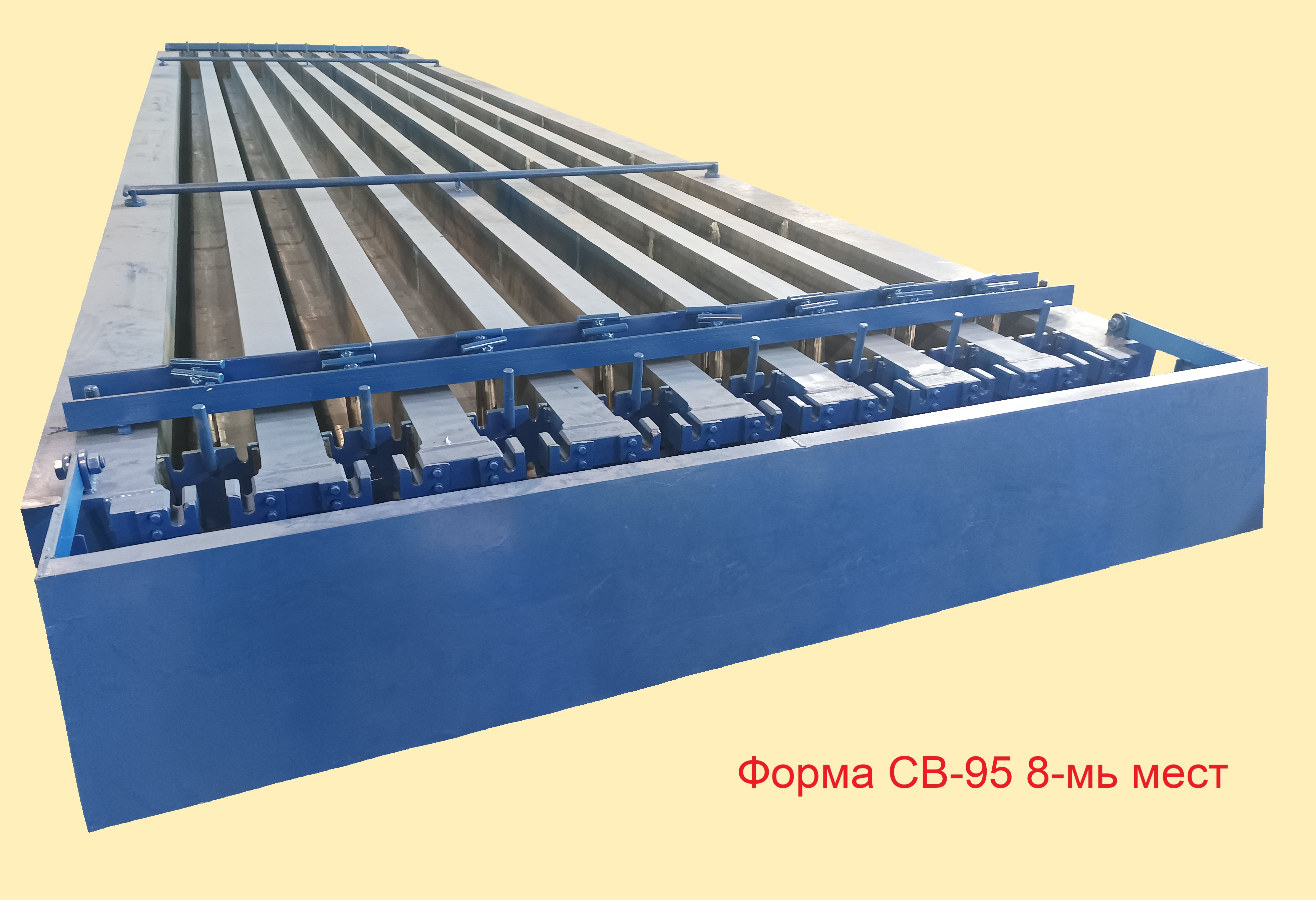

СВ-95 с напряженной арматурой	Без паровой рубашки	5	4900
	Без паровой рубашки	6	5600
	С водяной рубашкой (герметичный контур)	5	5200
	С водяной рубашкой (герметичный контур)	6	6000
	С паровой рубашкой (открытый пар)	5	5700
	С паровой рубашкой (открытый пар)	6	6500

• возможны другие варианты по количеству мест и конструкции форм
• массы округлены до 100 кг
• формы без вибраторов
• возможны корректировки конструкции под конкретные условия

Наименование стойки	Варианты тепловой обработки	Количество мест в форме	Масса формы, кг

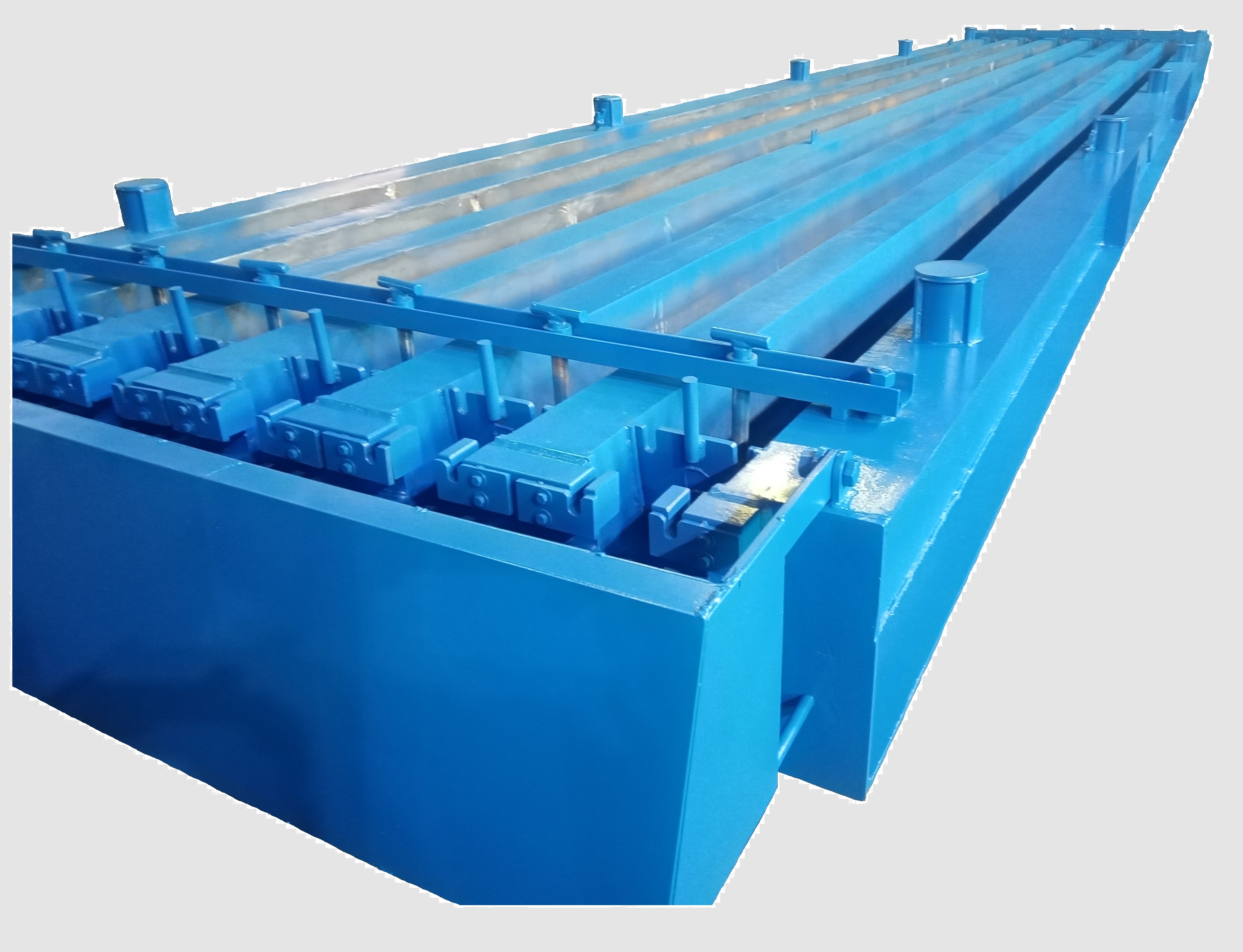

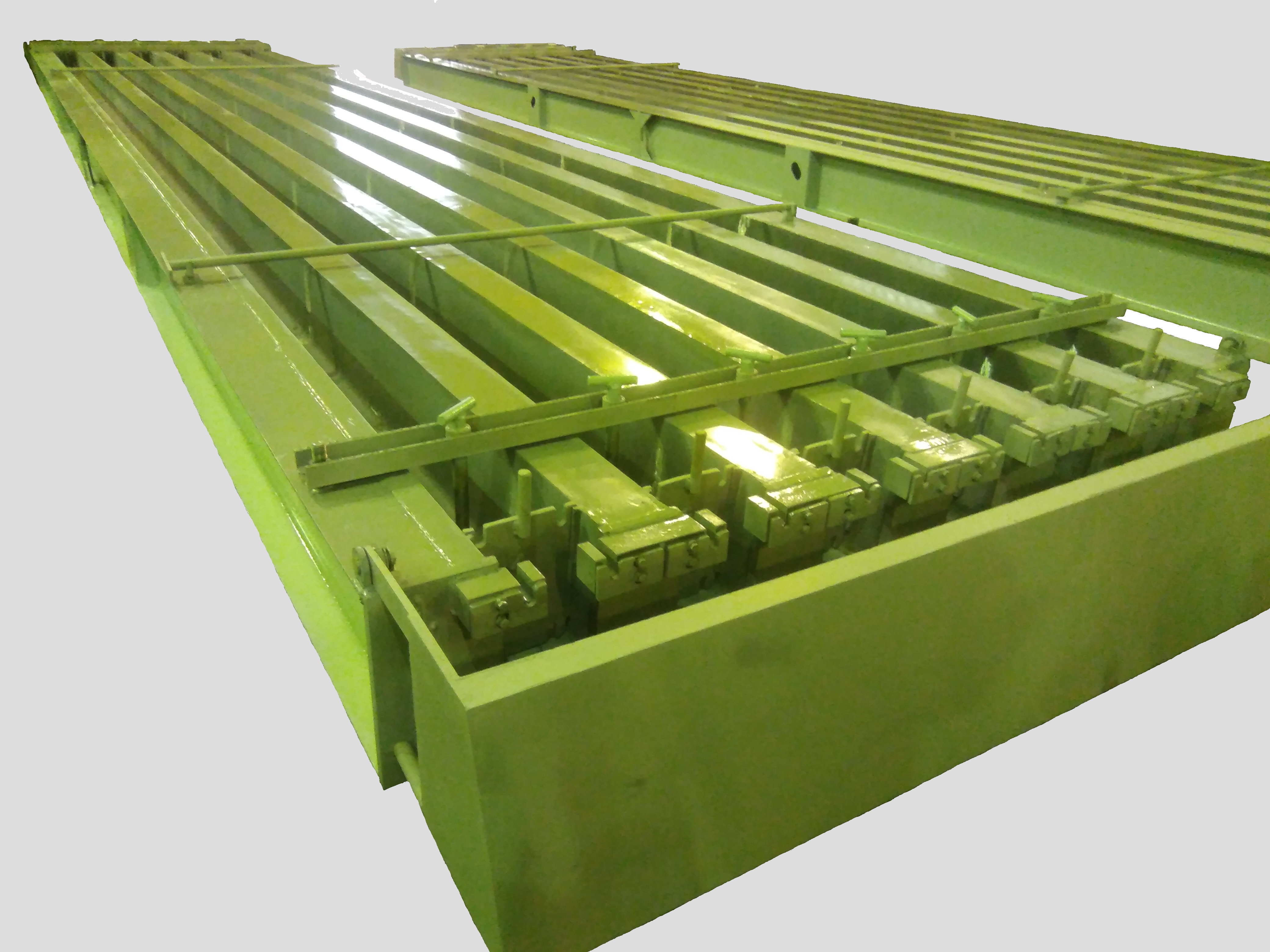

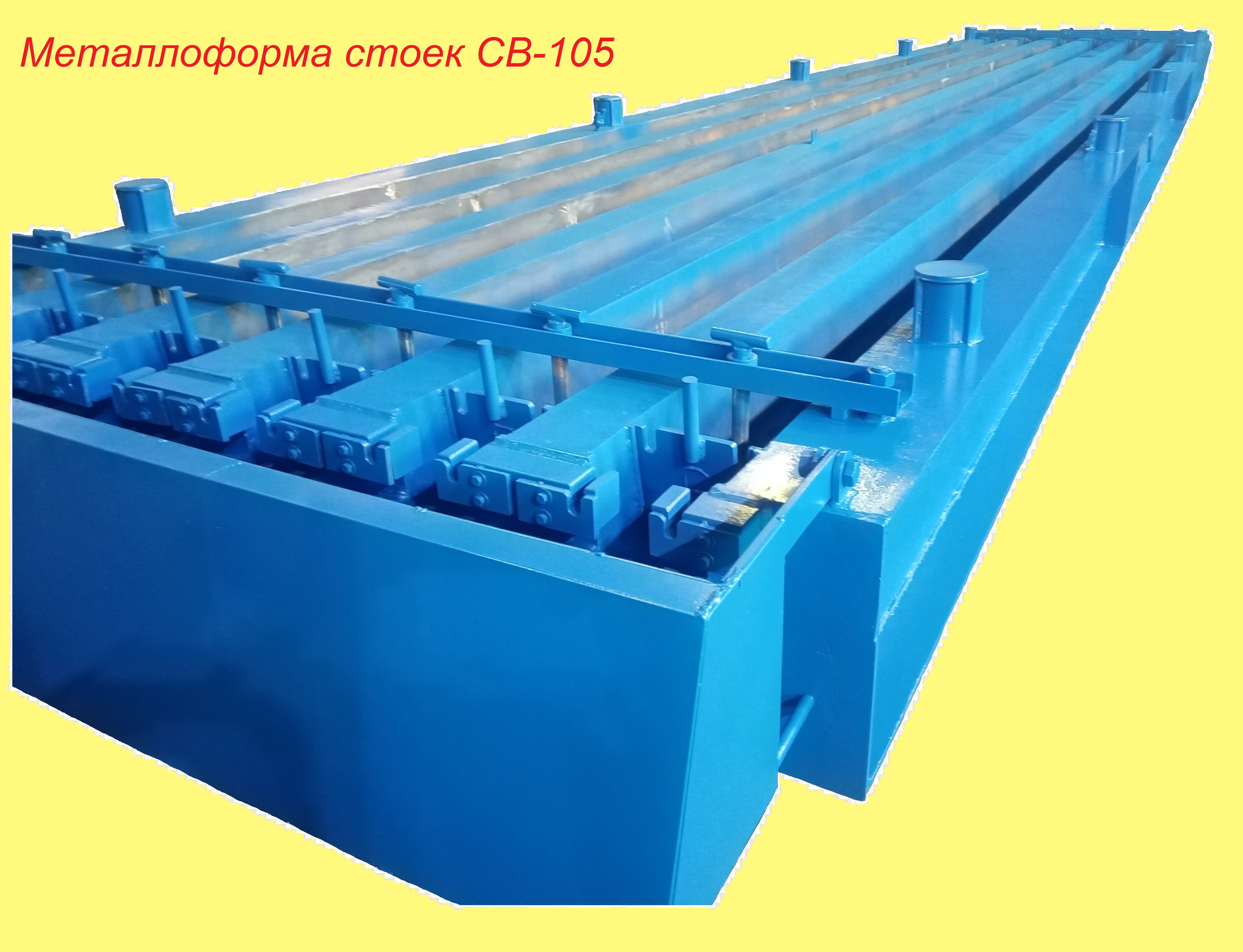

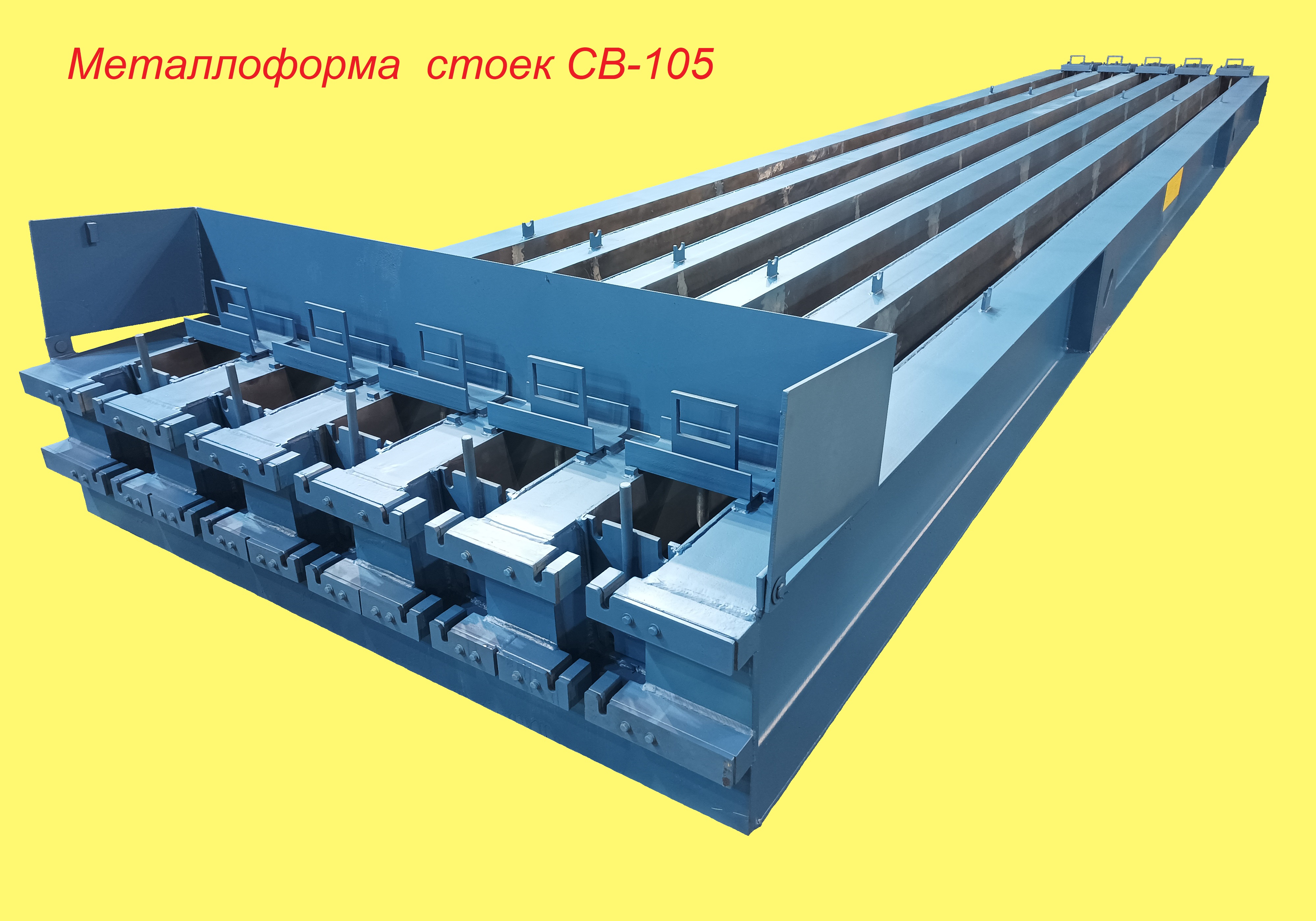

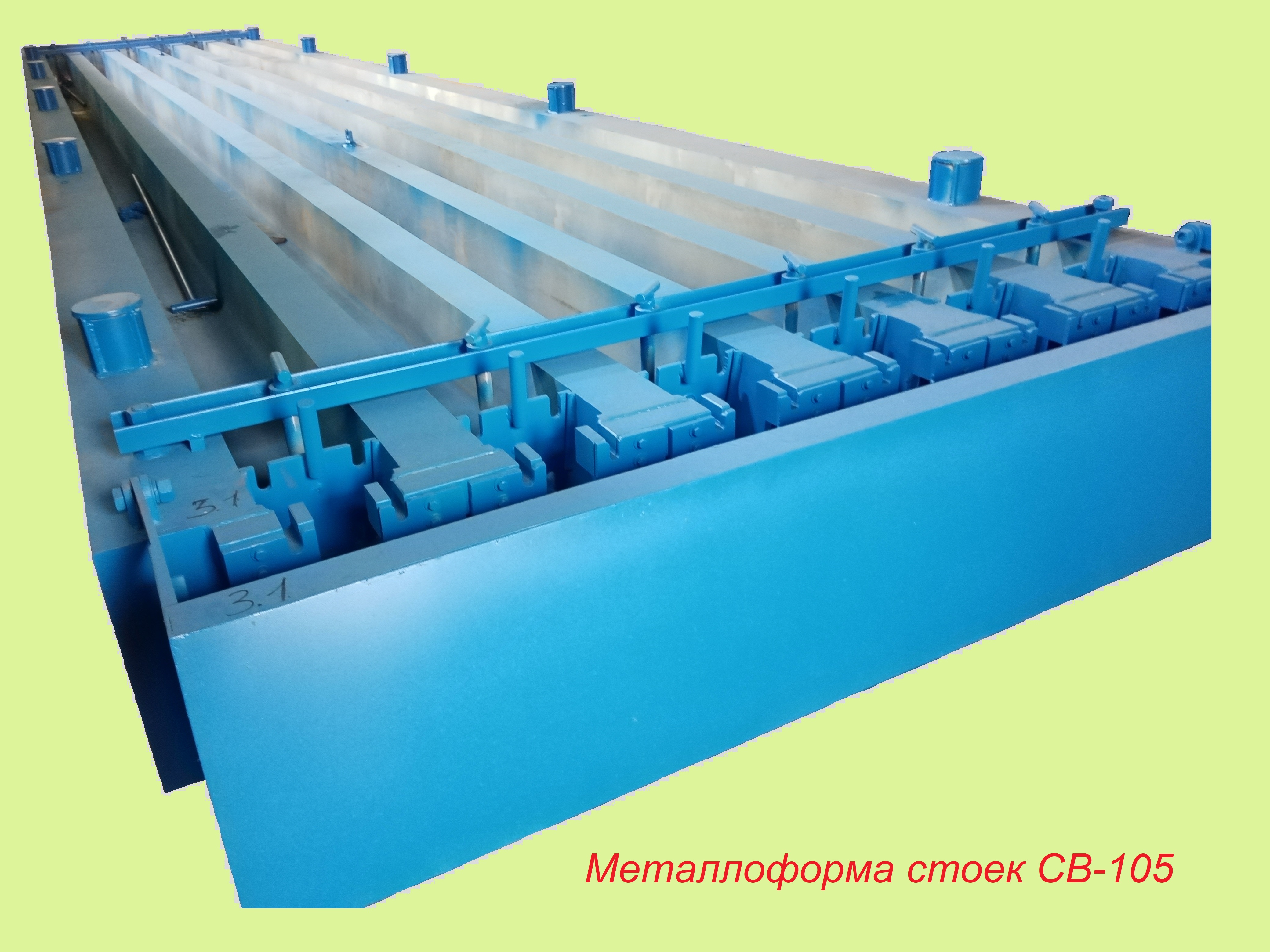

СВ-105 с напряженной арматурой	Без паровой рубашки	5	5600
	Без паровой рубашки	6	6400
	С водяной рубашкой (герметичный контур)	5	6000
	С водяной рубашкой (герметичный контур)	6	7000
	С паровой рубашкой (открытый пар)	5	6600
	С паровой рубашкой (открытый пар)	6	7500

• возможны другие варианты по количеству мест и конструкции форм
• массы округлены до 100 кг
• формы без вибраторов
• возможны корректировки конструкции под конкретные условия

Наименование стойки	Варианты тепловой обработки	Количество мест в форме	Масса формы, кг

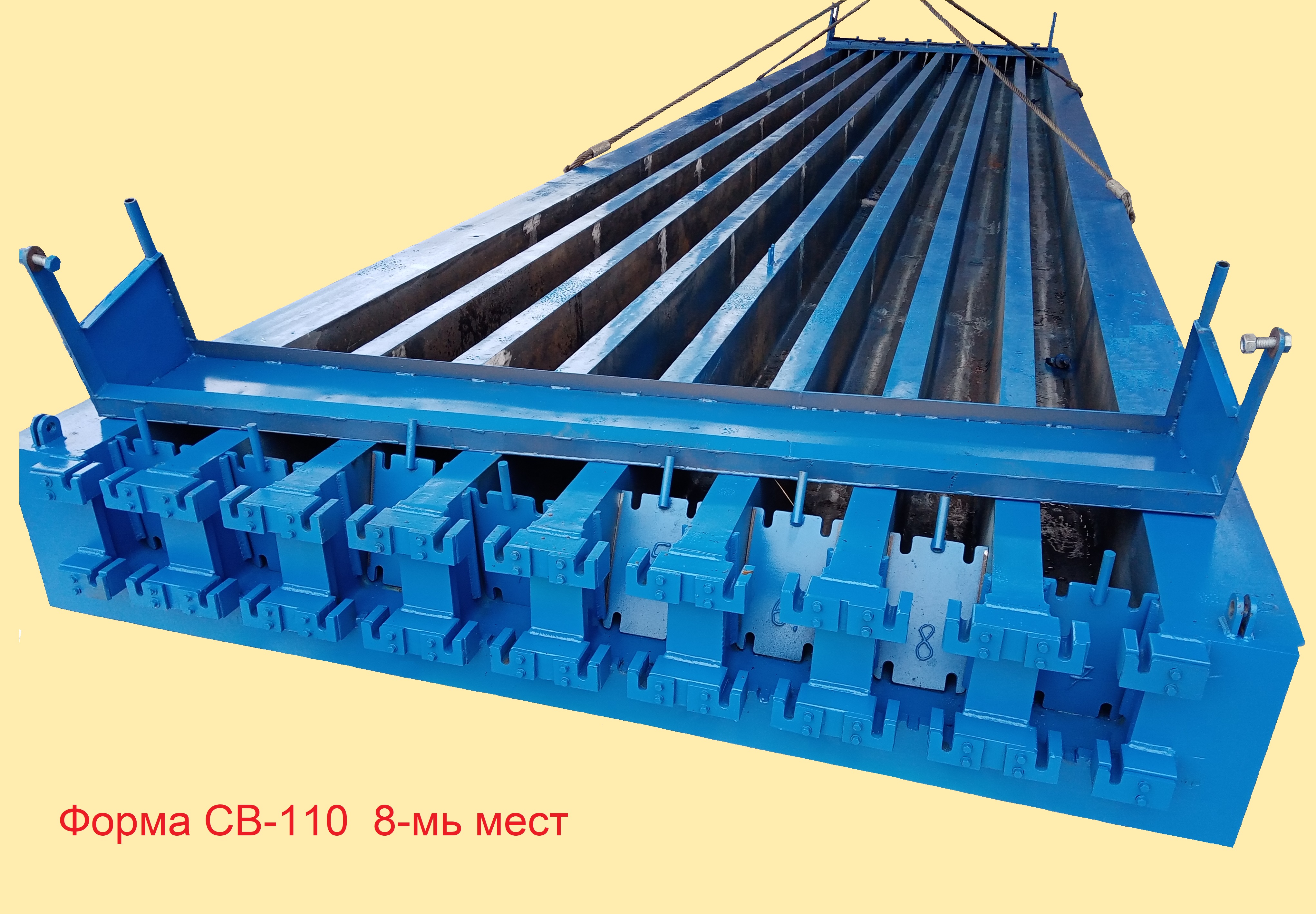

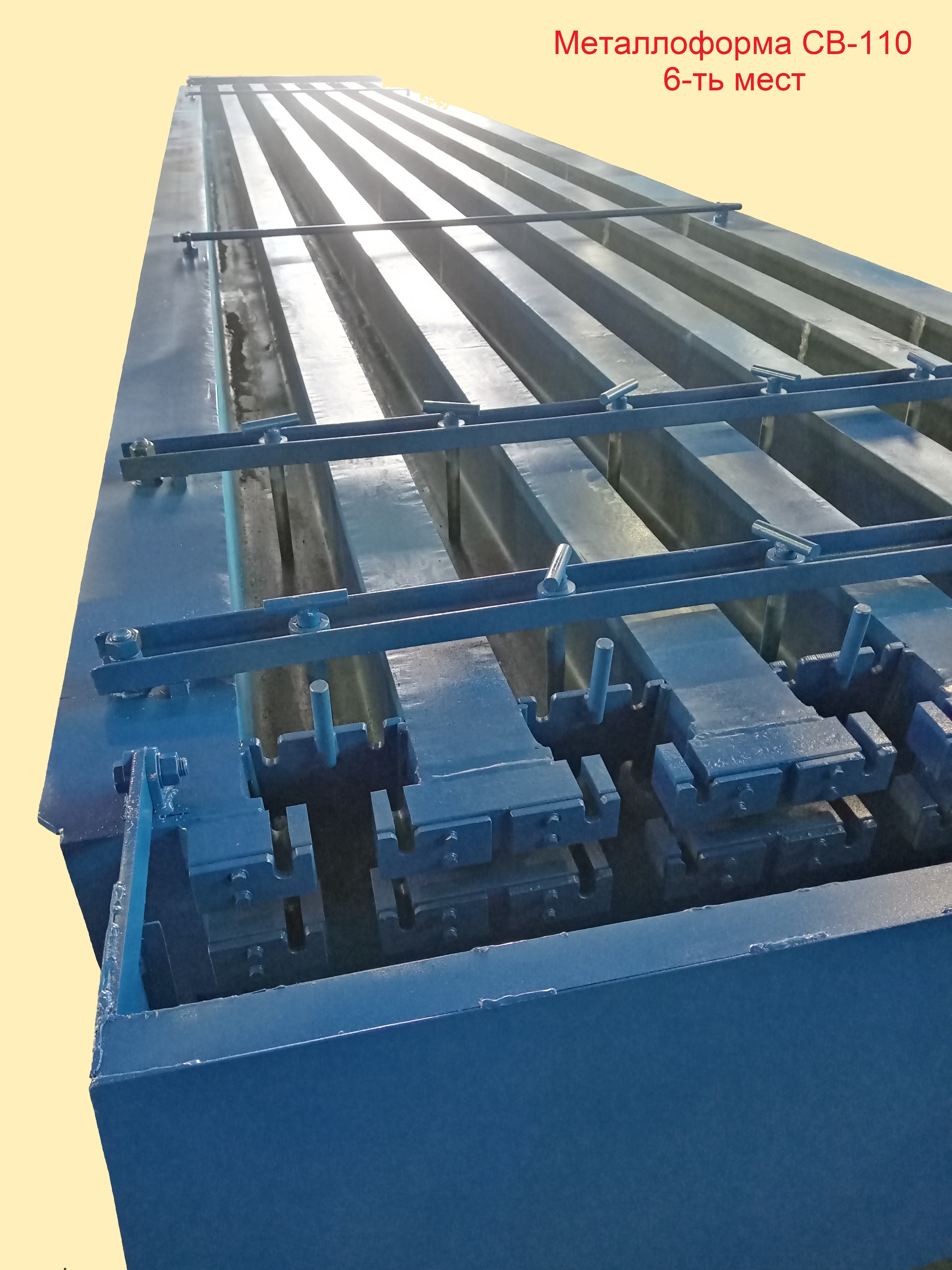

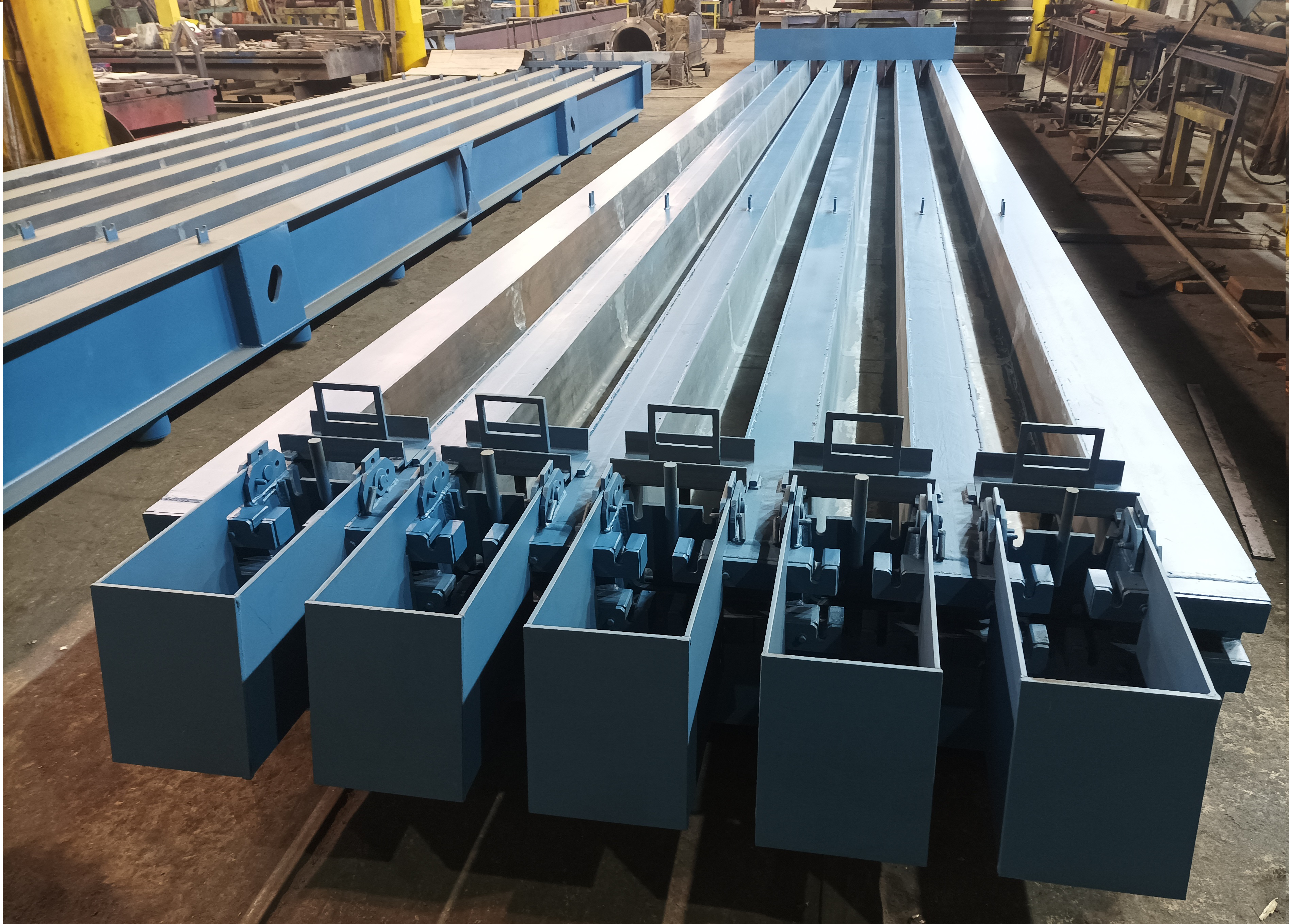

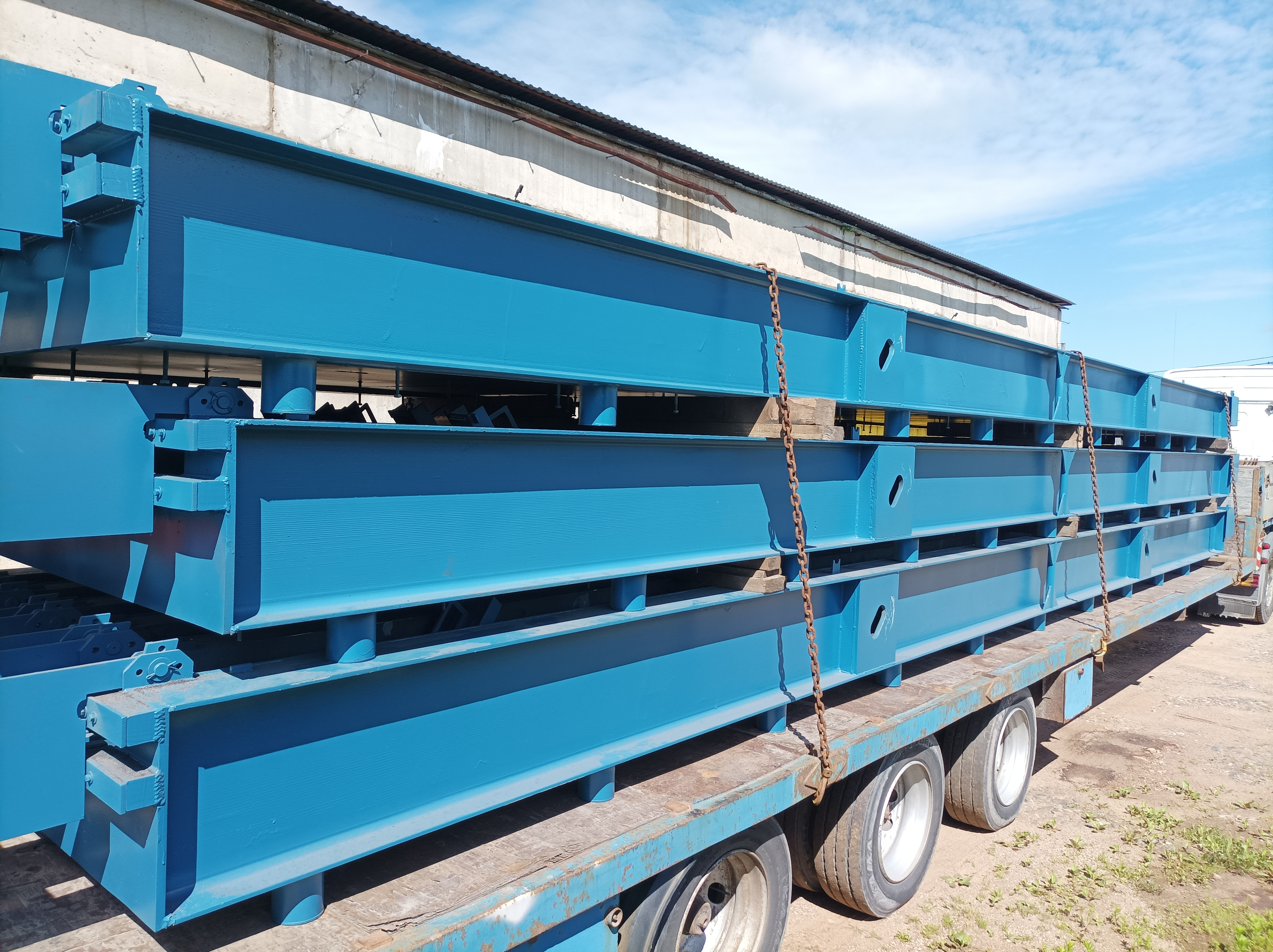

СВ-110 с напряженной арматурой	Без паровой рубашки	5	5800
	Без паровой рубашки	6	6700
	С водяной рубашкой (герметичный контур)	5	6200
	С водяной рубашкой (герметичный контур)	6	7300
	С паровой рубашкой (открытый пар)	5	6800
	С паровой рубашкой (открытый пар)	6	7800

• возможны другие варианты по количеству мест и конструкции форм
• массы округлены до 100 кг
• формы без вибраторов
• возможны корректировки конструкции под конкретные условия

Наименование стойки	Варианты тепловой обработки	Количество мест в форме	Масса формы, кг

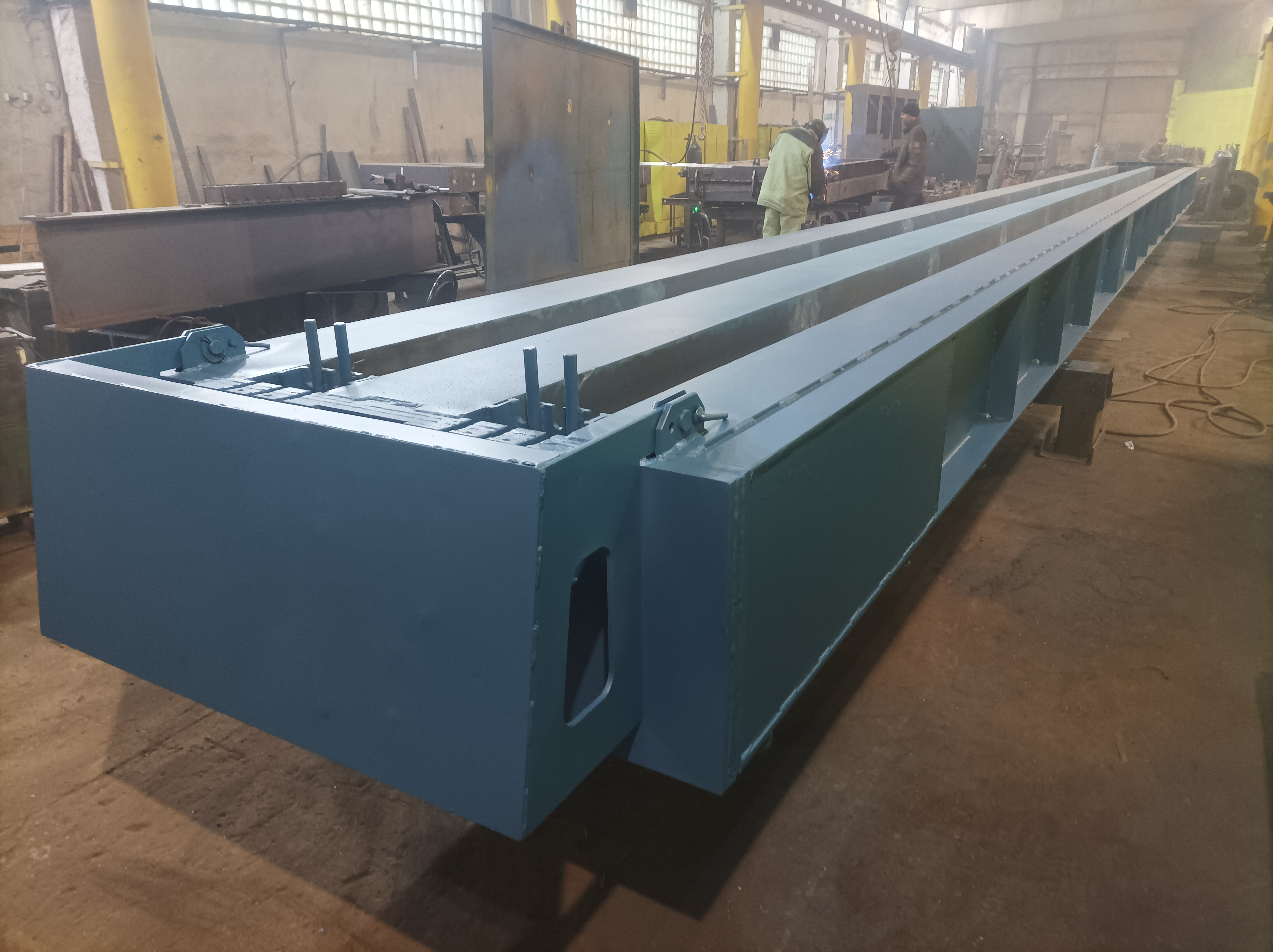

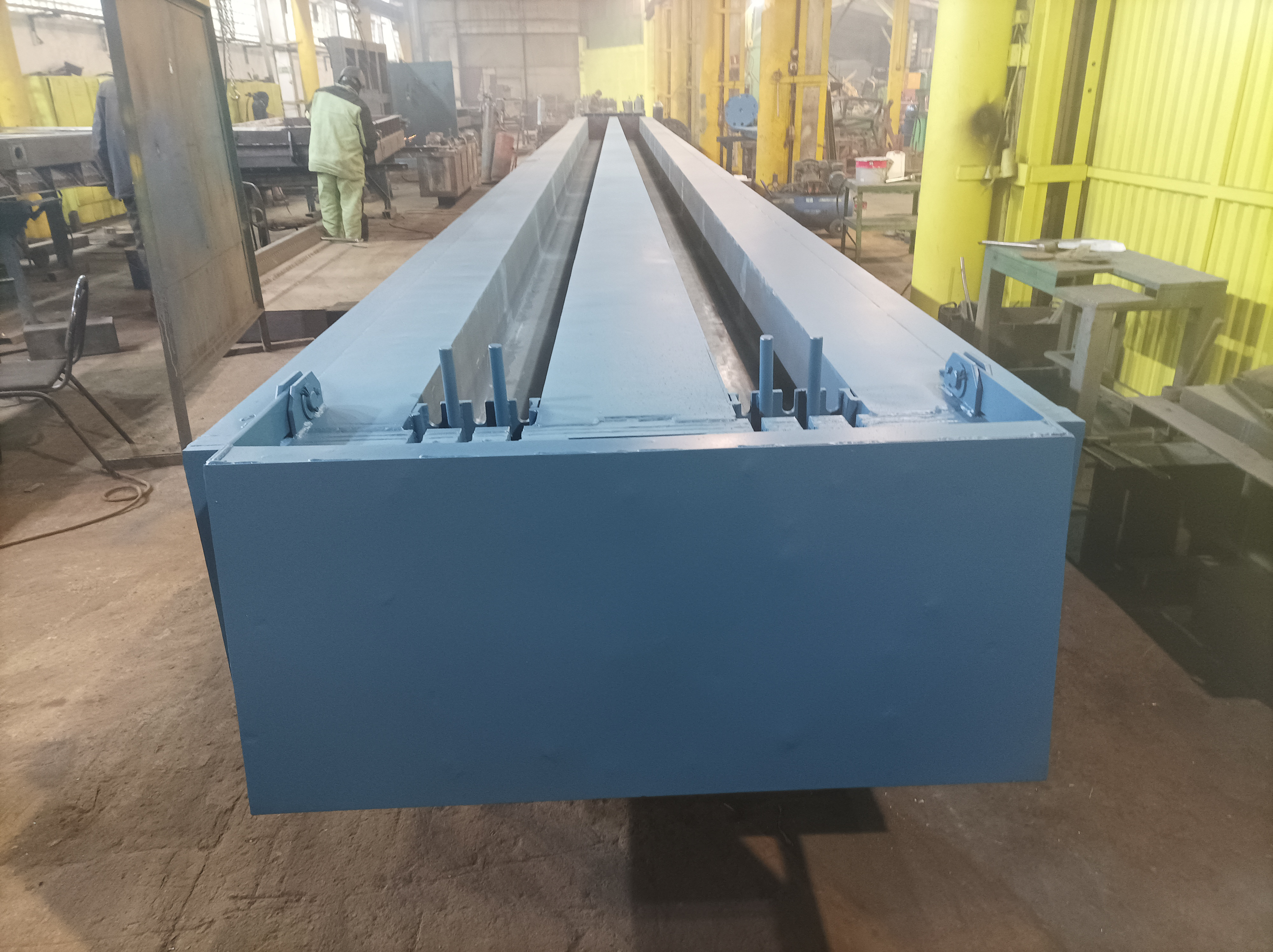

СВ-164-10,3, СВ-164-12, СВ-164-20 с напряженной арматурой усиленный вариант формы для переноски краном	Без паровой рубашки	2	9500
	С водяной рубашкой (герметичный контур)	2	9900
	С паровой рубашкой (открытый пар)	2	10400
СВ-164-10,3, СВ-164-12, СВ-164-20 с напряженной арматурой стационарный вариант формы (облегченный)	Без паровой рубашки	2	8400
	С водяной рубашкой (герметичный контур)	2	8800
	С паровой рубашкой (открытый пар)	2	9300

• возможны другие варианты по количеству мест и конструкции форм
• массы округлены до 100 кг
• формы без вибраторов
• возможны корректировки конструкции под конкретные условия
